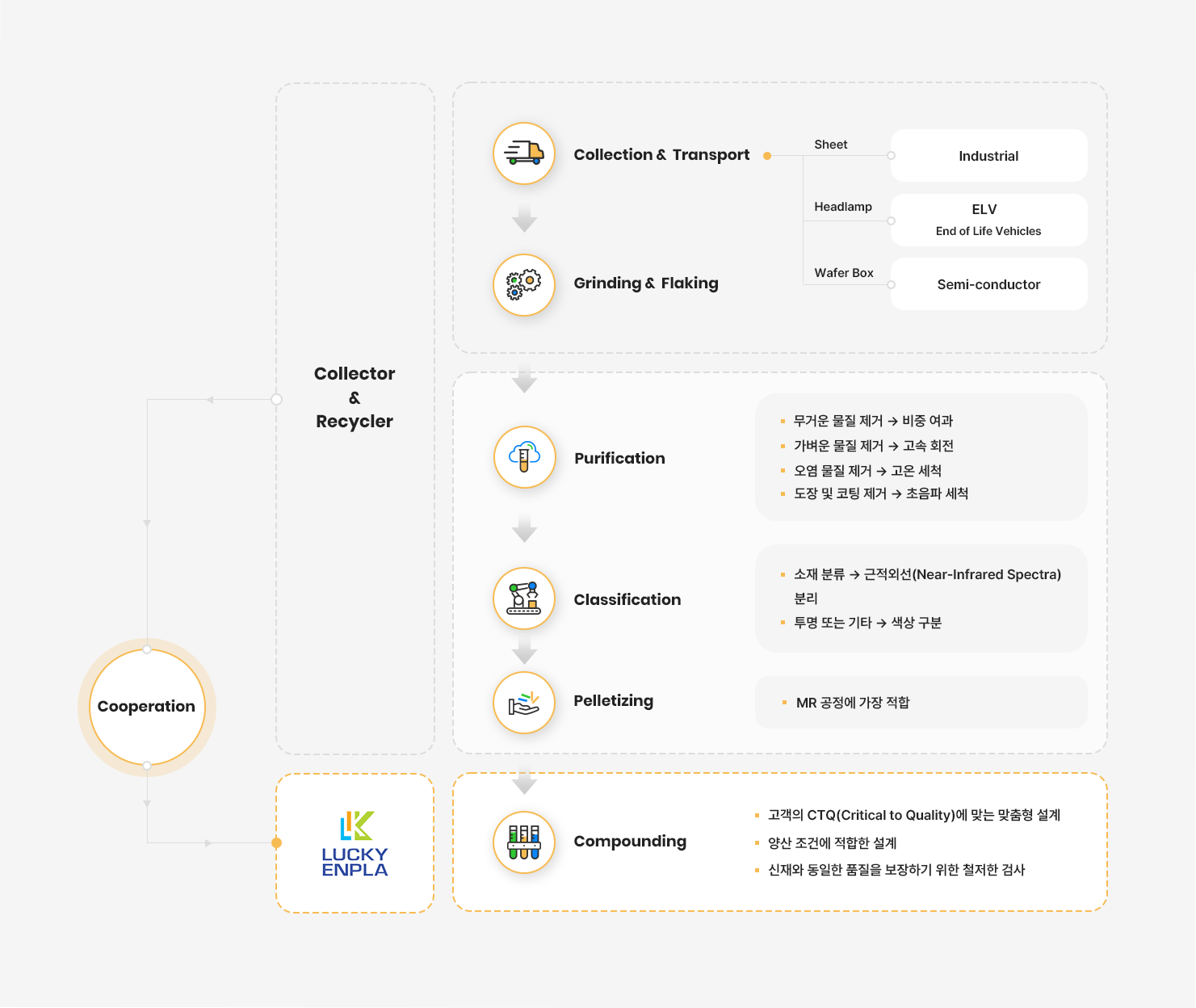

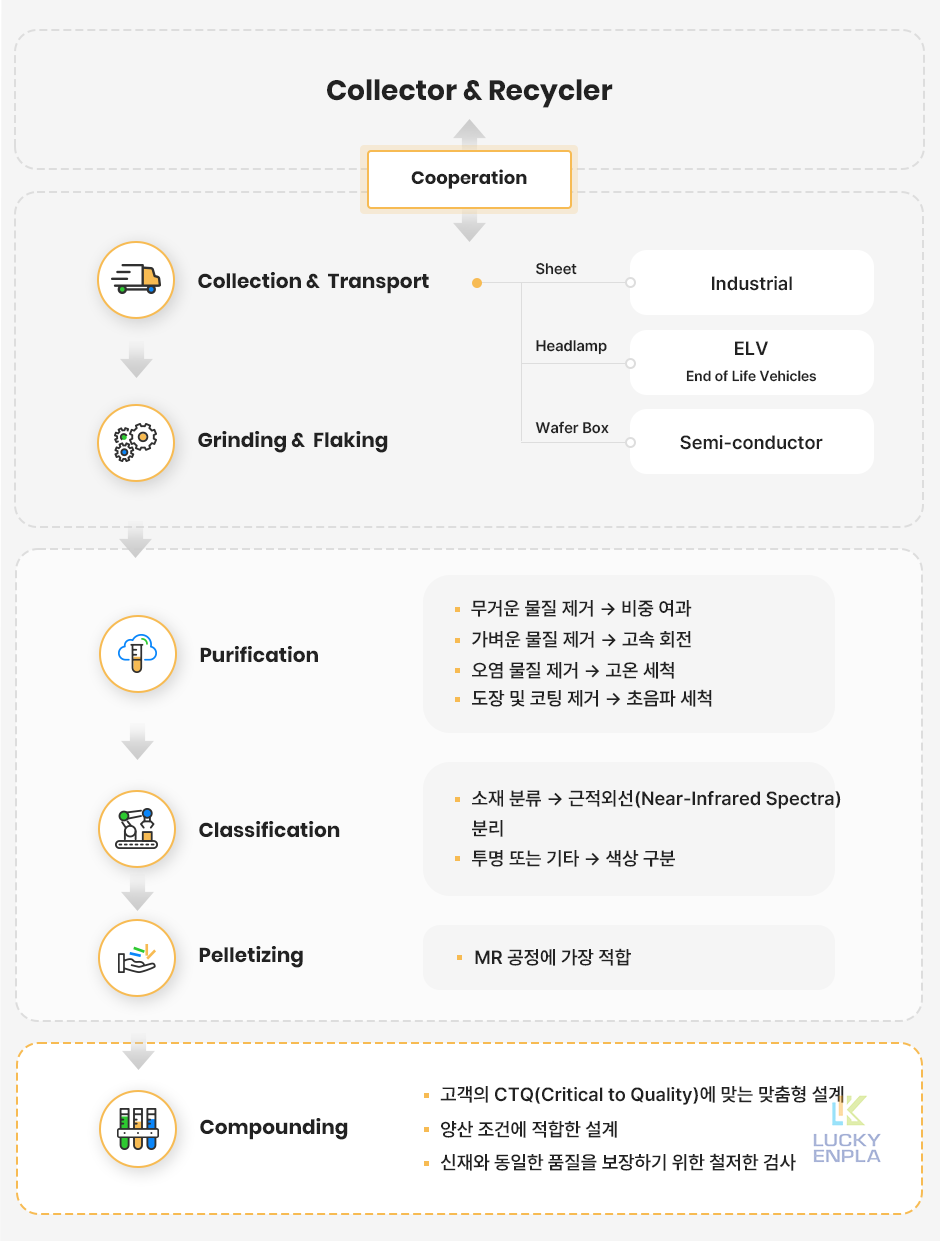

생산공정도

UL CARD

Heat shield material

열차단소재

열차단소재 개발계기

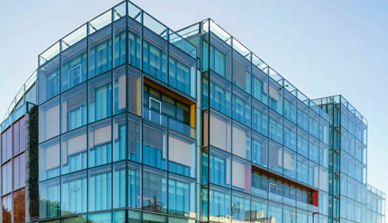

  • 유리 건물 및 고층빌딩 커튼월(유리창)의 사용량 증대
    DOOR OUT SIDE HANDLE

    태양열에 의한 에어컨 사용량 증가

    에너지 사용량 증가 (이산화탄소 발생 증가)

  • 국내외 에너지 절감 필요성 증가
    DOOR OUT SIDE HANDLE

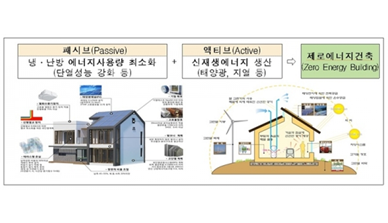

    에너지 절감 정책

    저 탄소 녹색성장 전략

개발 과정

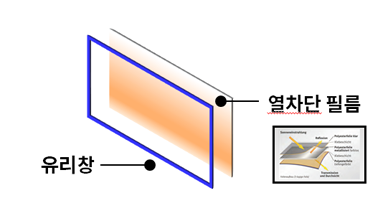

  • A 열차단 필름
    DOOR OUT SIDE HANDLE

    재사용, 탈부착 및 열차단율 유지 어려움

    얇은 두께의 필름으로 난연성 문제있음

    투명성이 낮음 (가시광선 투과율 20% 이하)

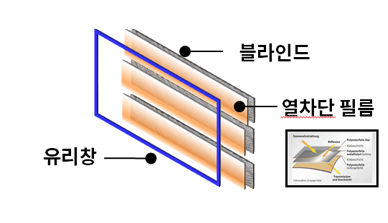

  • B 열차단 필름+블라인드
    DOOR OUT SIDE HANDLE

    필름부착에 따른 공정 및 원가 상승

    난연 불가

    투명성이 낮음 (가시광선 투과율 20% 이하)

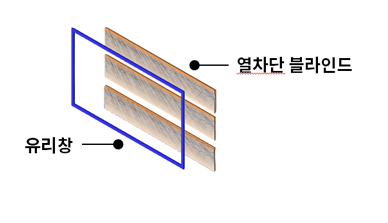

  • C개발 열차단 블라인드
    DOOR OUT SIDE HANDLE

    경량성 및 난연성이 우수함

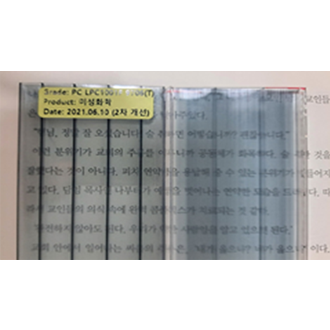

    투명성이 우수함 (가시광선 투과율 30% 이상)

    열차단성 우수함 (적외선/자외선 차단율 98% 이상)

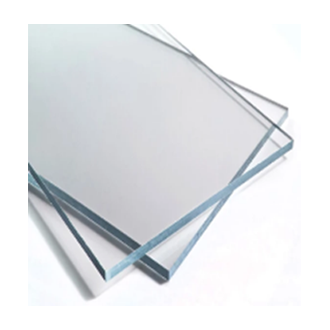

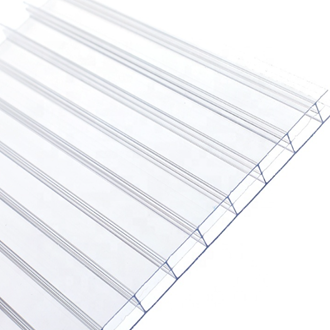

고내구성 투명 PC(폴리카보네이트)를 기반으로 한 열차단 복합소재
  • 경량화 기술
    DOOR OUT SIDE HANDLE

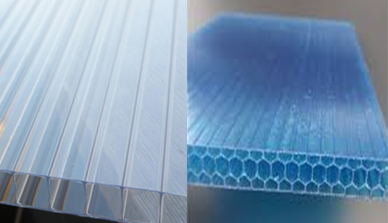

    중공형태(코어층+스킨층)로 사출

    성형품의 구조제어 및 경량성

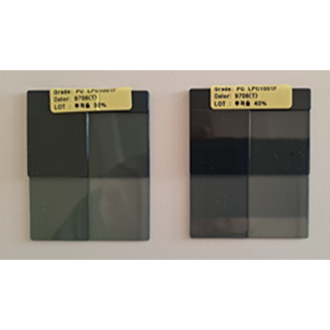

  • 투명성 제어 기술
    DOOR OUT SIDE HANDLE

    투명 폴리카보네이트 수지 적용

    개발 첨가제 도입으로 사용량 최소화

  • 난연성 부여 기술
    DOOR OUT SIDE HANDLE

    난연성 극대화를 위한 hybrid 기술

    분산성 개선, 수지 물성 감소 최소화

  • 열차단용 유/무기 첨가제 합성 기술
    DOOR OUT SIDE HANDLE

    적외선흡수 : 유기 cyanine계 첨가제

    자외선차단 : 표면처리된 무기 첨가제

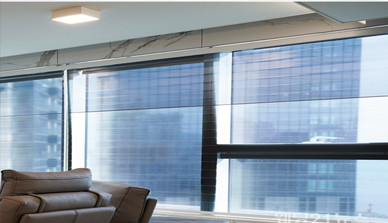

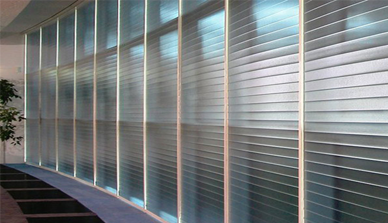

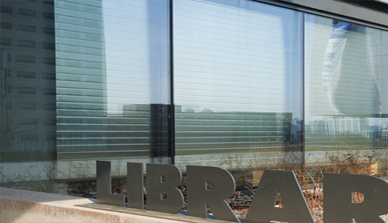

설치사례 (외산 타겟 제품)

98% 이상의 열차단 특성을 갖는 에너지 절감형 투명 복합 소재 및 응용

  • DOOR OUT SIDE HANDLE
  • DOOR OUT SIDE HANDLE
  • DOOR OUT SIDE HANDLE
  • DOOR OUT SIDE HANDLE
요소기술
  • 엔지니어링 플라스틱 기반 복합소재의 경량화 기술

    성형품의 구조 제어를 통한 경량화 기술 연구 : 중공형태(코어층+스킨층)의 경량 복합 소재

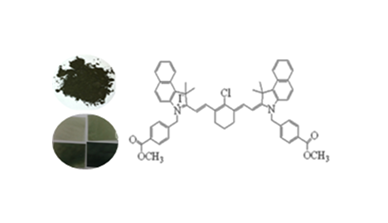

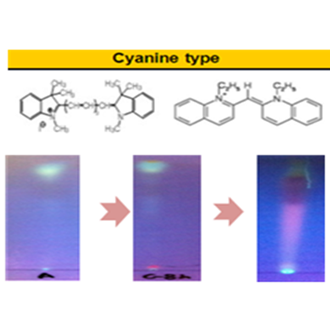

  • 열차단용 유기 첨가제 합성 기술

    근적외선 차단(흡수) 첨가제 개발: Cyanine계 화합물 합성 및 열차단 특성 평가

    자외선 차단 첨가제 개발: 벤조페논계(유기)/무기 첨가제 복합화

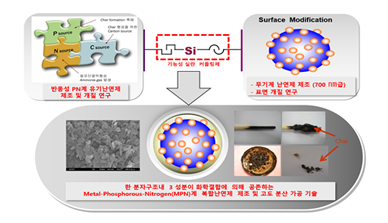

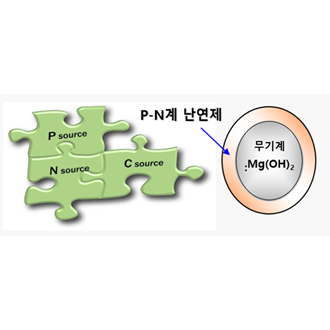

  • 친환경 난연화 기술 (MPN 복합난연제 도입)

    난연성 극대화를 위한 Hybrid 기술 도입: 금속수화물/인/질소 화합물 개질 연구

    분산성 개선으로 수지 물성 저하 최소화

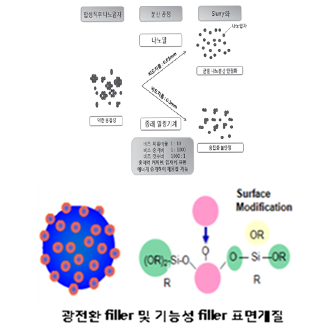

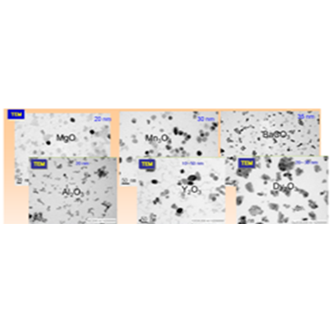

  • 무기 첨가제 균일 분산 기술

    합성된 기능성 첨가제 및 기능성 필러 개질 연구

    물리적 분산 가공 공정 시스템 연구

  • 투명성 및 차단성 제어 기술

    엔지니어링 플라스틱용 투명 소재 선정

    개발 열차단 첨가제 및 난연제 도입

정부 연구기관 실험 결과 분석

2021년 6 월 대구 소재 다이텍 연구원에서의 당사 압출 소재와 대기업 열 차단 필름을 기준으로 열 차단 온도 측정에 대한 자료

다이텍연구원 : www.dyetec.or.kr (대구시 서구 달서천로 92 DYETEC 연구원 TEL 053.350.3700)

구분 0s 100s 300s 500s 800s 1300s 1400s 1500s 1800s
내부온도 21.15 22.34 26.22 29.54 32.84 36.86 37.49 38.01 39.66
에코 프리즘 21.15 22.03 22.92 23.89 25.21 27.33 27.81 28.05 29.23
Film 21.15 22.06 24.96 27.5 30.65 33.5 34.11 34.83 35.77
온도 편차°C 0 0.31 3.31 5.65 7.63 9.53 9.53 9.96 10.43
  • S사, M사 열차단 필름
    DOOR OUT SIDE HANDLE

    최대 온도 차이: 5.18

    최소 온도 차이: 0.02

  • 에코 프리즘 열 차단 필름
    DOOR OUT SIDE HANDLE

    최대 온도 차이: 6.10

    최소 온도 차이: 0.02

  • 에코 프리즘 열 차단 블라인드
    DOOR OUT SIDE HANDLE

    최대 온도 차이: 6.54

    최소 온도 차이: 0.08

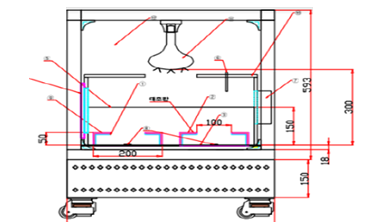

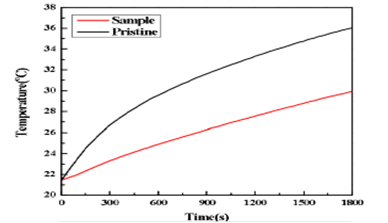

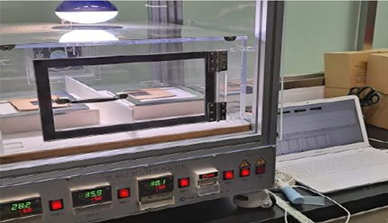

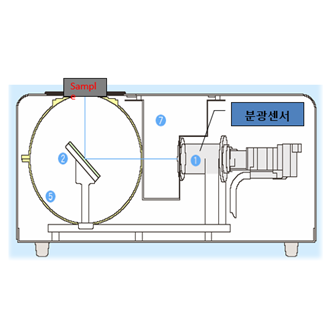

2021년 6월 다이텍 연구원에서 에코 프리즘 블라인드 시료를 인공 태양전구 열 차단 실험기로 성능을 측정함 [30분간 (1,800초) 투사하여 열 차단 실험을 진행함]

측정 결과 내부 실험 기기 온도와의 편차는 약 10℃ 이상 차이가 발생함

온도 1℃ 는 평균 냉난방 전기에너지 7% 를 절감함

약 6℃ 편차의 온도는 냉난방 에너지 약 70% 절검하는 수치로 경우의 손실을 예측하더라도 약 50% 냉난방 에너지를 절약하는 것으로 보임

다중 구조의 에코 프리즘은 열 차단 필름보다 약 3℃ 이상 열 차단율을 보임
